Hlavné výhody ventilačných turbín VENTILA

• Zaisťujú trvale vzdušný oplach strešného plášťa, z ktorého v letnom období odvádzajú horúci, prehriaty vzduch a v chladnom teda jesennom a zimnom období vlhkosť, čím sa automaticky predlžuje životnosť strešného plášťa a šetrí energia potrebná na vykurovanie a chladenie interiéru
• Znižujú teplotu v podstrešných a povalových priestoroch v letnom období, a tým znižujú teplotné zaťaženie celého objektu.
• Priebežne prevetrávajú interiéry a výrobné, skladovacie, športové alebo poľnohospodárske objekty ako sú napríklad stajne, sklady s obilím atd.
• Prinášajú podstatne veľkú úsporu elektrickej energie, pretože pre svoj chod využívajú prírodný zdroj energie – vietor.
• Predstavujú veľkú, rýchlu a dlhodobú návratnosť investícií potrebných na ochranu životnosti stavieb.

Použitie

Ventilačné turbíny tvoria aktívnu časť vetracieho systému, ktoré svojou rotáciou spôsobenou voľným prúdením vzduchu bez potreby napájania elektrickým prúdom, odvetrávajú širokú škálu priestorov nad ktorými sú turbíny umiestnené. Ventilačné turbíny je možné použiť na odvetranie strešných plášťov, podkrovných priestorov a povál, interiérov, kancelárií a všetkých typov budov. Ideálne sú však aj na odvetranie priemyselných hál rôznych tvarov a typov, skladovacích, výrobných a športových či kultúrnych priestorov.

Funkčnosť

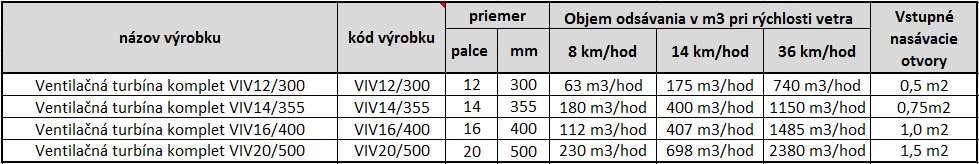

Prúdenie vzduchu ( poryv ) poháňa rotačnú hlavicu ventilačnej turbíny, ktorá svojim jednostranným točivým pohybom vytvára plynulý ťah tzv. sací efekt. Tento ťah vysáva teplo a vlhkosť z priestorov na ktorých sú turbíny namontované. Výkon ventilačnej turbíny závisí od rýchlosti vetra, priemeru sacieho hrdla a veľkosti rotačnej hlavice.

      Technický popis

     Ventilačnú turbínu tvorí celohliníková tuhá konštrukcia, zložená z troch častí.

• Základňa: slúži na uchytenie ventilačnej turbíny k strešnému plášťu.
• Nastaviteľný krk: kĺbové prevedenie nastaviteľného krku umožňuje jej jednoduchú inštaláciu na akúkoľvek šikmú strechu so sklonom až do 45° (27°).

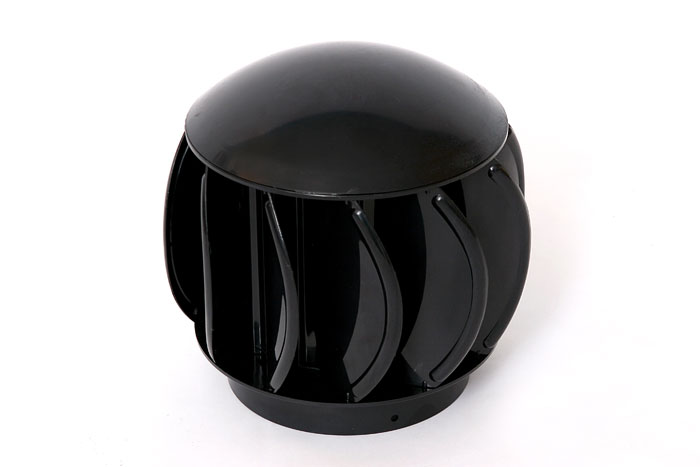

• Rotačná hlavica: tvorí hnaciu silu ventilačnej turbíny. 21 kusov špeciálne aerodynamicky tvarovaných lopatiek je umiestnených a pripevnených na rotačnej hlavici tak, aby s maximálnou účinnosťou zaisťovali prenos hnacej sily vetra a svojou rotáciou vytvárali plynulý sací efekt a odťah z priestorov pod ventilačnou turbínou. Lopatky sú usporiadané tak, aby bránili zatekaniu dažďovej vody do priestorov pod turbínou. Dva bezúdržbové celokovové ložiská, ktoré sú opatrené dvojitým plastovým tesnením a trvalou mazacou náplňou, zaručujú ideálny výkon a tichý a plynulý chod ventilačnej hlavice počas celej jej doby životnosti v poveternostných podmienkach od -20°C až do +60°C. Konštrukcia ventilačnej turbíny je navrhnutá a zhotovená tak, aby odolávala vetru až do rýchlosti minimálne 120 km/h. Spojenie ventilačnej turbíny s krkom a podstavou je zaistené skrutkovým metrickým spojom a tým je zaistená bezpečnosť pred prípadným vytrhnutím pri nárazových vetroch.

       Preprava a uskladnenie

     Ventilačné turbíny sú dodávané v kartónovej krabici vhodného tvaru tak, aby obal dokázal zamedziť štandardnému poškodeniu v priebehu skladovania a prepravy. Krabica nesmie byť extrémne namáhaná váhou ostatných predmetov a nesmie byť viditeľne zdeformovaná.

      Pri zdeformovanej krabici spravte ihneď kontrolu stavu ventilačnej turbíny, či tiež nie je poškodená . Hlavica musí mať pravidelný tvar a lopatky nesmú byť pokrivené a poškodené. Výrobok odporúčame prevážať a uskladňovať iba v krabici a vo vodorovnej ( vertikálnej ) polohe. Tovar nesmie byť uskladnený v prašnom a agresívnom prostredí v ktorom by mohol byť hliníkový poprípade pozinkovaný materiál poškodený.

Katalóg výrobkov s technickými listami TU

                                                                      UPOZORNENIE

  VENTILAČNÁ TURBÍNA NIEJE KONŠTRUOVANÁ PRE VEĽMI PRAŠNÉ A AGRESÍVNE PROSTREDIE!!!

Povrchová úprava farbených ventilačných turbín VENTILA.

Pre úpravu povrchu turbín výrobca zvolil vysoko kvalitný nástrek práškovým plastom „komaxit“. Výhodou tejto technológie je jej vysoká kvalita, rovnomernosť vrstvy, absencia škodlivých chemických látok (vyhovujúce i pre potravinársky priemysel), dlhá životnosť a šetrnosť k životnému prostrediu.

Technologický postup lakovania

Postup pri úprave povrchu je nasledujúci : Kovový produkt je pred nástrekom dôkladne očistený a odmastený. Následne sa nanesie vrstva práškového plastu vybraného podľa vzorkovníka RAL. Nasleduje vypálenie v špeciálnej peci podľa charakteru úpravy pri teplote v rozmedzí 160-200 °C. Po vychladnutí jemožné výrobok ihneď namontovať.

Odtieň turbíny presne podľa farby Vašej strechy

Pre dokonalý design Vám ponúkame nástrek Vášho ventilačného kompletu v širokej škále odtieňov farieb podľa medzinárodného označenia farieb RAL. Môžete tak dokonale zladiť farbu turbíny s odtieňom strechy.

Hlavné výhody komaxitového nástreku:

• výber zo všetkých odtieňov farieb škály RAL
• Vypálenie v špeciálnej peci na 160-200˚C zaistí vysokú kvalitu povrchovej úpravy
• Rovnomerný nástrek farby
• Dlhá životnosť
• Šetrnosť voči životnému prostrediu

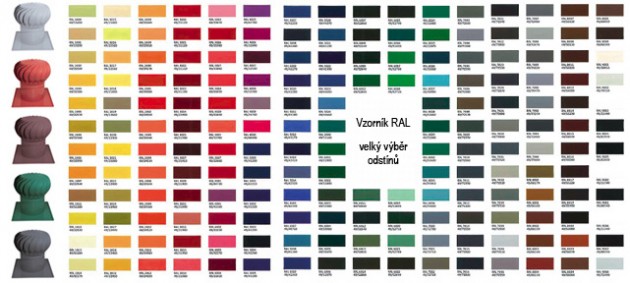

Ilustračný vzorkovník RAL:

Veterné pomery na Slovensku

  Veterné pomery Slovenska sú komplikované nielen v dôsledku zložitej orografie, ale veľkú zásluhu na tom má aj značná premenlivosť počasia v priebehu roka. Dôležitú úlohu zohráva aj homogenita aktívneho povrchu, ktorá určuje jeho drsnosť.

  Na nížinách západného Slovenska sa priemerná ročná rýchlosť vetra vo výške 10 metrov nad aktívnym povrchom pohybuje v intervale od 3 do 4 m.s^-1, na východnom Slovensku od 2 do 3 m.s^-1. V kotlinách je veternosť závislá od ich polohy a uzavretosti, resp. otvorenosti voči prevládajúcim prúdeniam. V otvorenejších kotlinách, napr. v Považskom podolí, Podtatranskej kotline, Košickej kotline, sa priemerná ročná rýchlosť vetra pohybuje v intervale od 2 do 3 m.s^-1, v uzavretejších kotlinách, kde je i najväčší výskyt inverzií, napr. Zvolenská kotlina, Žiarska kotlina, Žilinská kotlina, dosahuje priemerná ročná rýchlosť vetra hodnoty v intervale od 1 do 2 m.s^-1, v uzavretých dolinách i menej než 1 m.s^-1.

  Aj v nižších polohách sa vyskytujú exponované lokality s vyšším ročným priemerom rýchlosti vetra ako 4 m.s^-1 (Košice, Bratislava). V pohoriach, v závislosti od nadmorskej výšky je priemerná ročná rýchlosť vetra 4 až 8 m.s^-1. Maximálna rýchlosť vetra v nížinách presahuje 35 m.s^-1, v pohoriach až 60 m.s^-1.

  Smer prúdenia vzduchu je najviac ovplyvňovaný všeobecnou cirkuláciou atmosféry v strednej Európe a reliéfom. K najveternejším regiónom Slovenska patria Podunajská a Východoslovenská nížina. Bratislava patrí k najveternejším mestám strednej Európy, čo spôsobuje prítomnosť Devínskej a Lamačskej brány (zúžený priestor medzi Malými Karpatami a Hainburgskými vrchmi v Rakúsku). V ročnom priemere fúka najsilnejší vietor vo februári a v marci, ale aj v novembri. Naopak september je v priemere najmenej veterným mesiacom.

Popis:

O zaistenie stabilnej ventilácie a požadovaného výkonu turbín v čase minimálneho alebo žiadneho povetria sa postará prídavný elektrický ventilátor. Tento kompletný ventilačný produkt je možné ako „skladačku“ vložiť medzi rotačnú hlavicu a nastaviteľný krk. Motorček je možné aktivovať ručným spínačom, alebo ovládať pomocou digitálneho ovládania.

Príslušenstvo pre digitálne ovládanie:

1. časový spínač – nastavenie podľa užívateľa
2. diaľkové ovládanie
3. ručný spínač
4. snímač otáčok – digitálna hlavica

Popis:

O zaistenie stabilnej ventilácie a požadovaného výkonu turbín v čase minimálneho alebo žiadneho povetria sa postará prídavný elektrický ventilátor. Tento kompletný ventilačný produkt je možné ako „skladačku“ vložiť medzi rotačnú hlavicu a nastaviteľný krk. Motorček je možné aktivovať ručným spínačom, alebo ovládať pomocou digitálneho ovládania.

Príslušenstvo pre digitálne ovládanie:

1. časový spínač – nastavenie podľa užívateľa
2. diaľkové ovládanie
3. ručný spínač
4. snímač otáčok – digitálna hlavica

Ventilačné turbíny

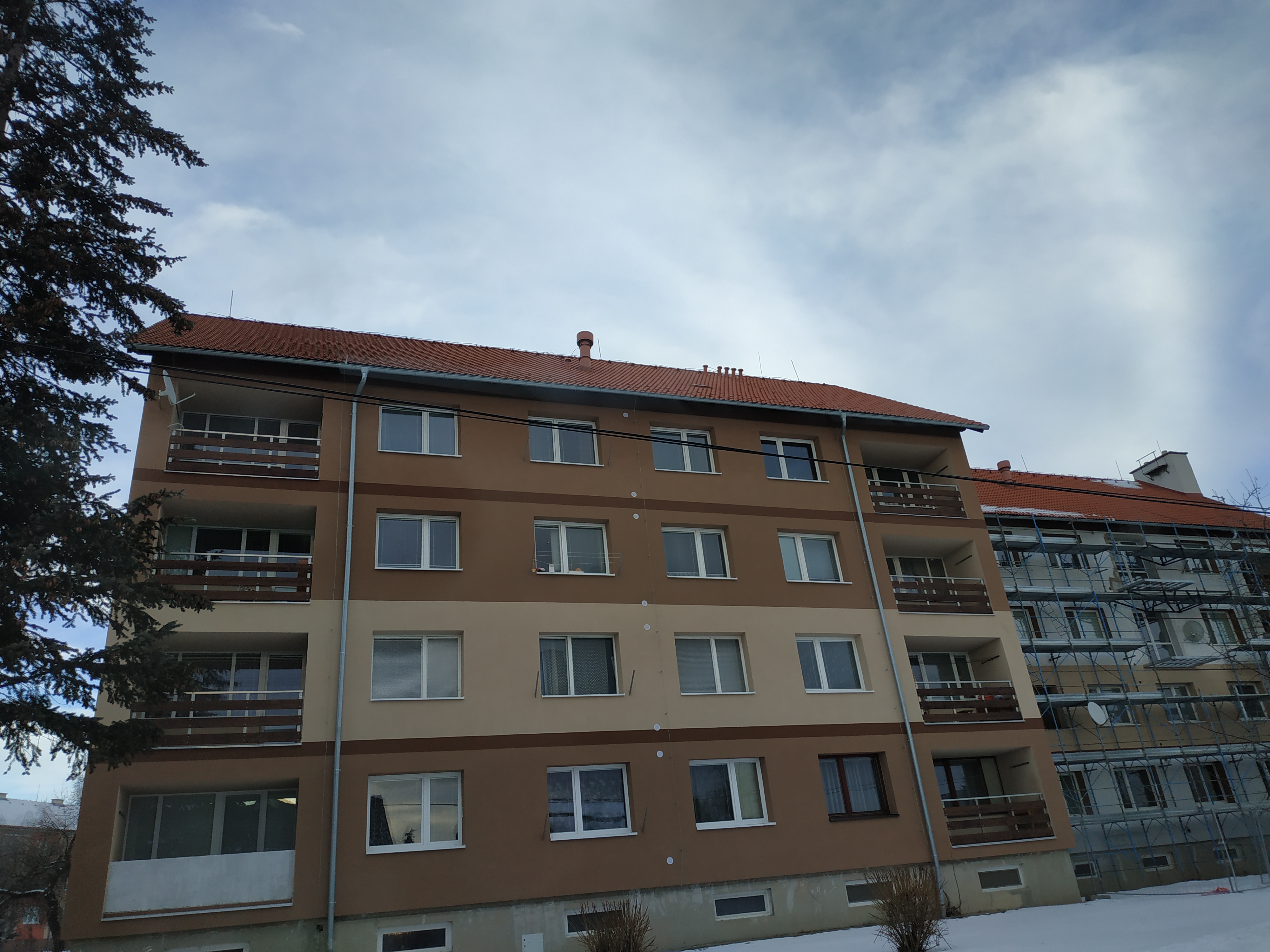

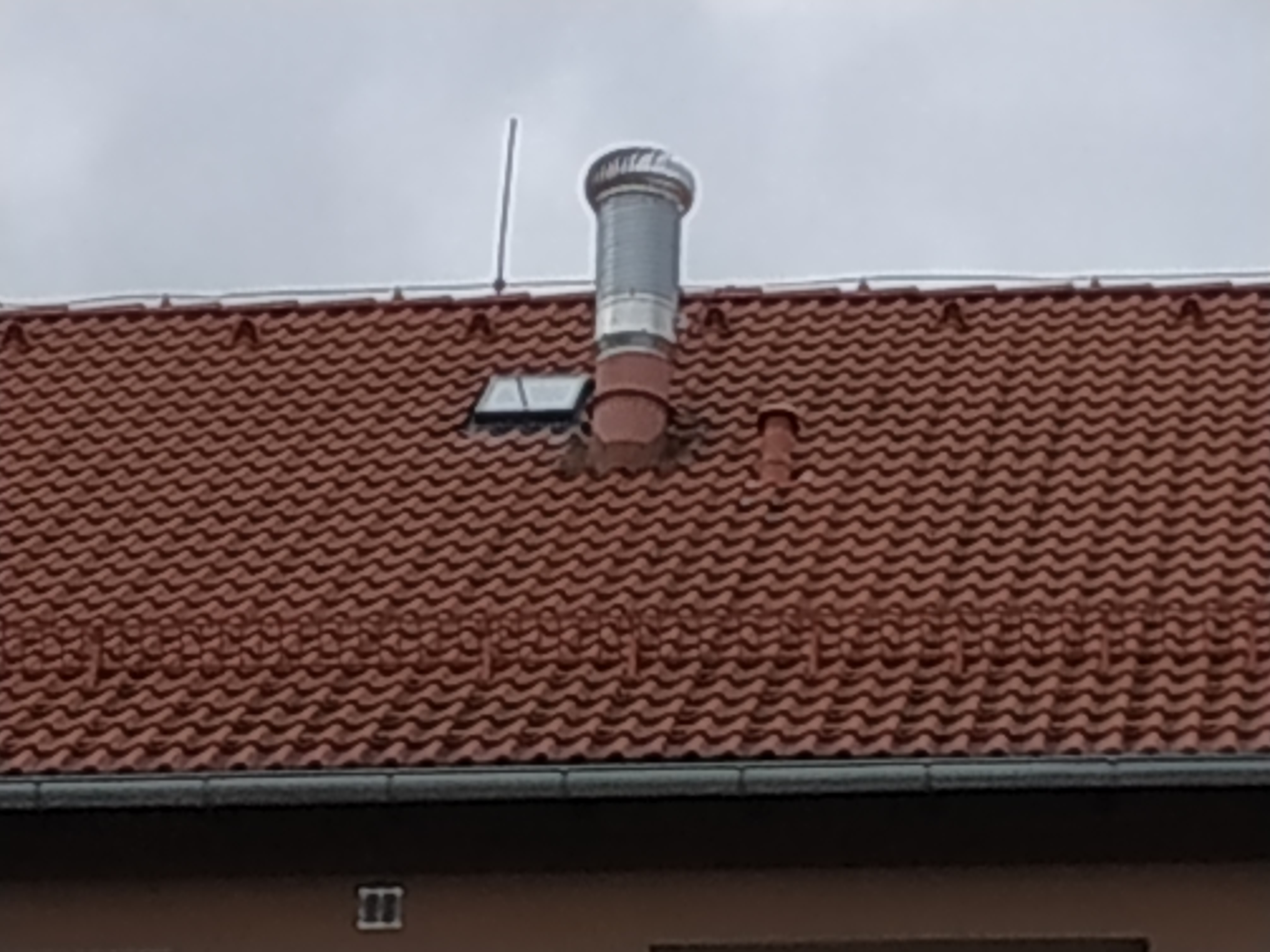

Bytový dom LEVOČA ( 02/2019 )

Poškodený, hlučný a nefunkčný ventilátor, ktorý mal za úlohu odsávať nepríjemný zápach a vlhkosť z toaliet nájomníkov

Navrhnutá rekonštrukcia

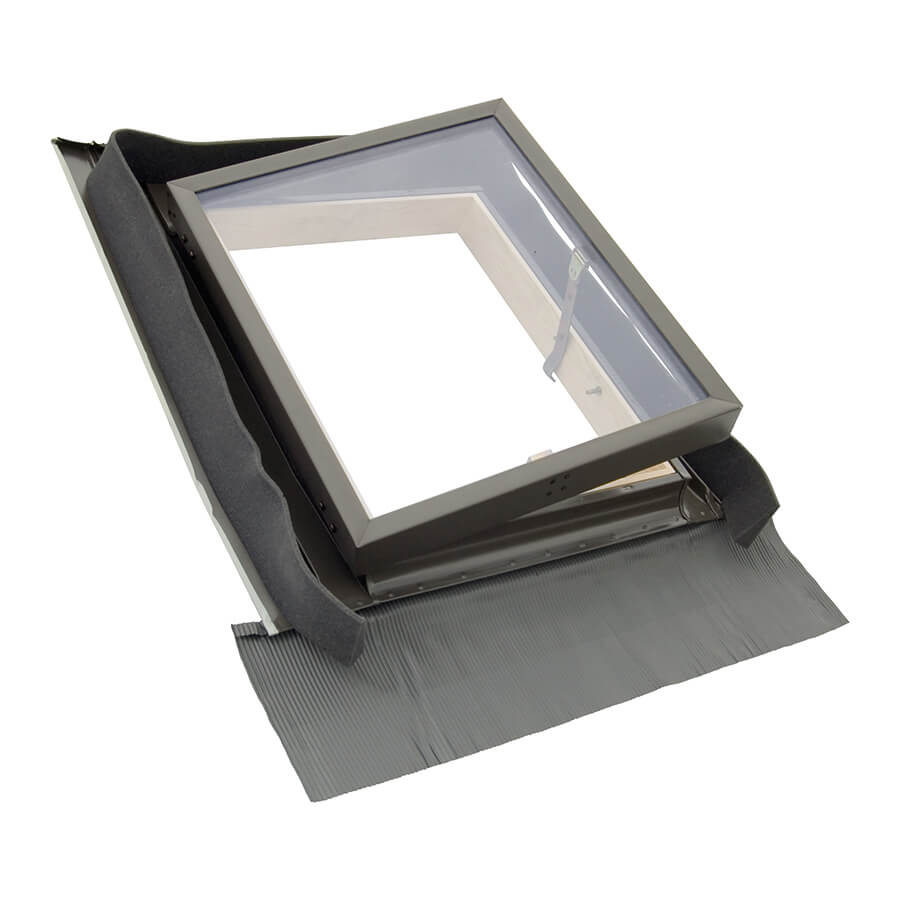

Dodávka a montáž strešného výlezu kvôli bezpečnému prístupu k potrubiu nad strechou.

Odstránenie pôvodného ventilátora aj časti potrubia.

Osadenie a inštalácia vkladaného pomocného ventilátora VENTILA VPV 400, ktorý má za úlohu odsávať zápach a vlhkosť z toaliet vtedy, ak je bezvetrie a turbína inštalovaná na vrchu sústavy nestíha vytvárať požadovaný sací výkon.

Osadenie ventilačnej turbíny VENTILA VIV 16"/400mm, ktorá je poháňaná prúdením vetra a tak vytvára sací efekt na potrubí.

Výsledok:

Ventilačná turbína VENTILA VIV je samotiažná a jej funkčnosť nie je závislá na elektrickej energii. Svoj výkon dosahuje pomocou prúdenia vetra vďaka čomu je v danej sústave potrebné zapínať vkladaný pomocný ventilátor iba v prípadoch dlhodobého bezvetria, prípadne nárazového využívania toaliet vo viacerých bytových jednotkách naraz.

Ventilačné turbíny

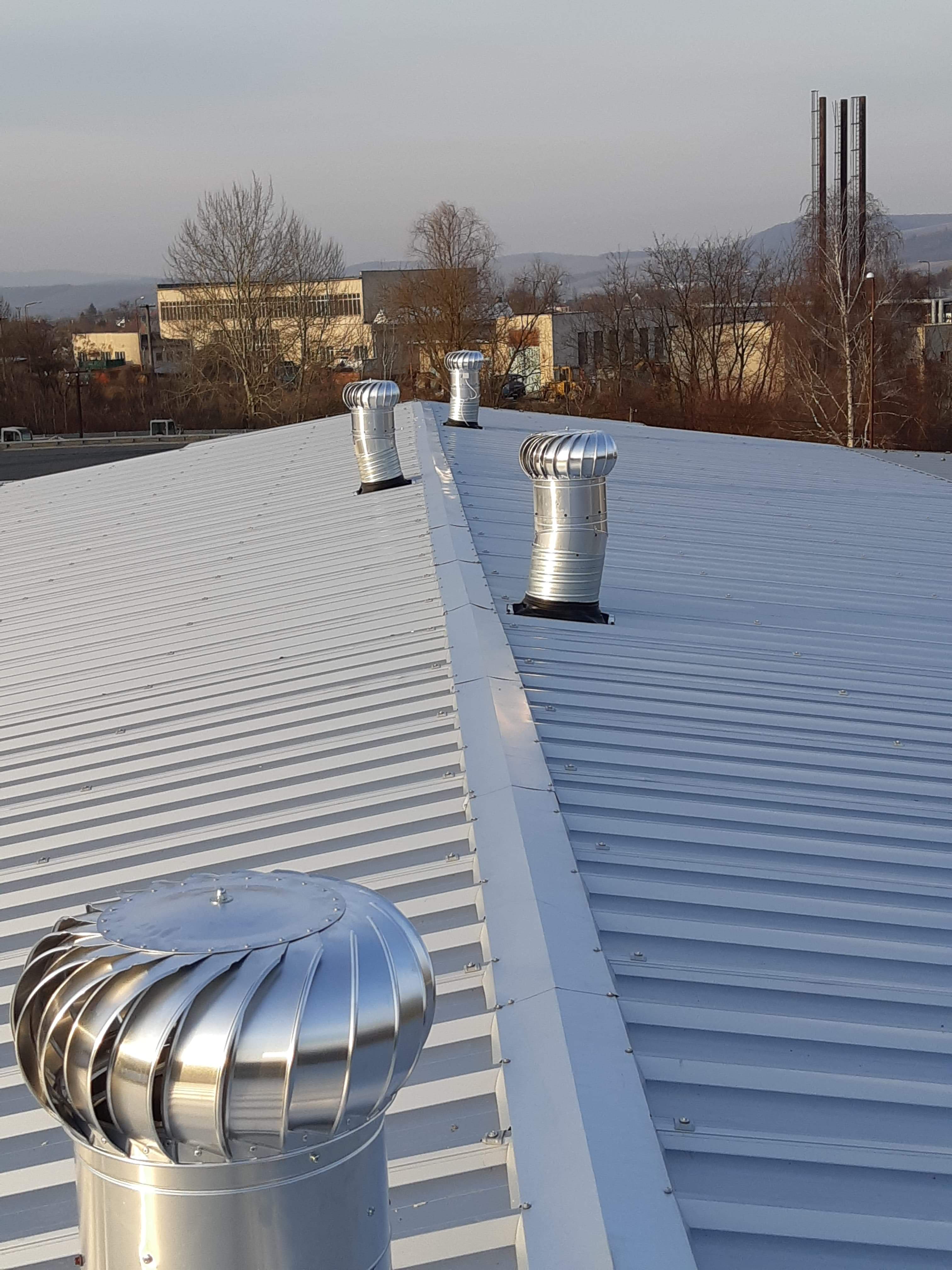

Strojárska výroba UNIKOL Vranov nad Topľou ( 02/2019 )

Investor rozšíril výrobu o nástrojáreň, v ktorej zamestnaci delia, zvárajú a brúsia oceľové výrobky. Pri tejto práci vzniká nepríjemný dym, ktorý sa v nevetranej miestnosti ( hale ) kumuloval. Sťažovalo to výrobný proces a pracovné podmienky.

Navrhnutá rekonštrukcia

Na základe obhliadky a výpočtov bola navrhnutá dodávka a montáž 4kusov vetracích sústav. Požité boli ventilačné turbíny VENTILA VIV 16"/400mm, vkladané pomocné ventilátory VENTILA VPV 400, elektromechanické klapky VENTILA EMK 400, predlžovacie kusy VENTILA PK 500, tesniace manžety EPD zn. MASTER FLASH.

Postup prác bol veľmi jednoduchý a rýchly, naoľko investor spolupracoval a príprava na realizáciu bola dôkladná. Šlo o oceľovú konštrukciu opláštenú a zastrešenú sendvičovými panelmi PUR.

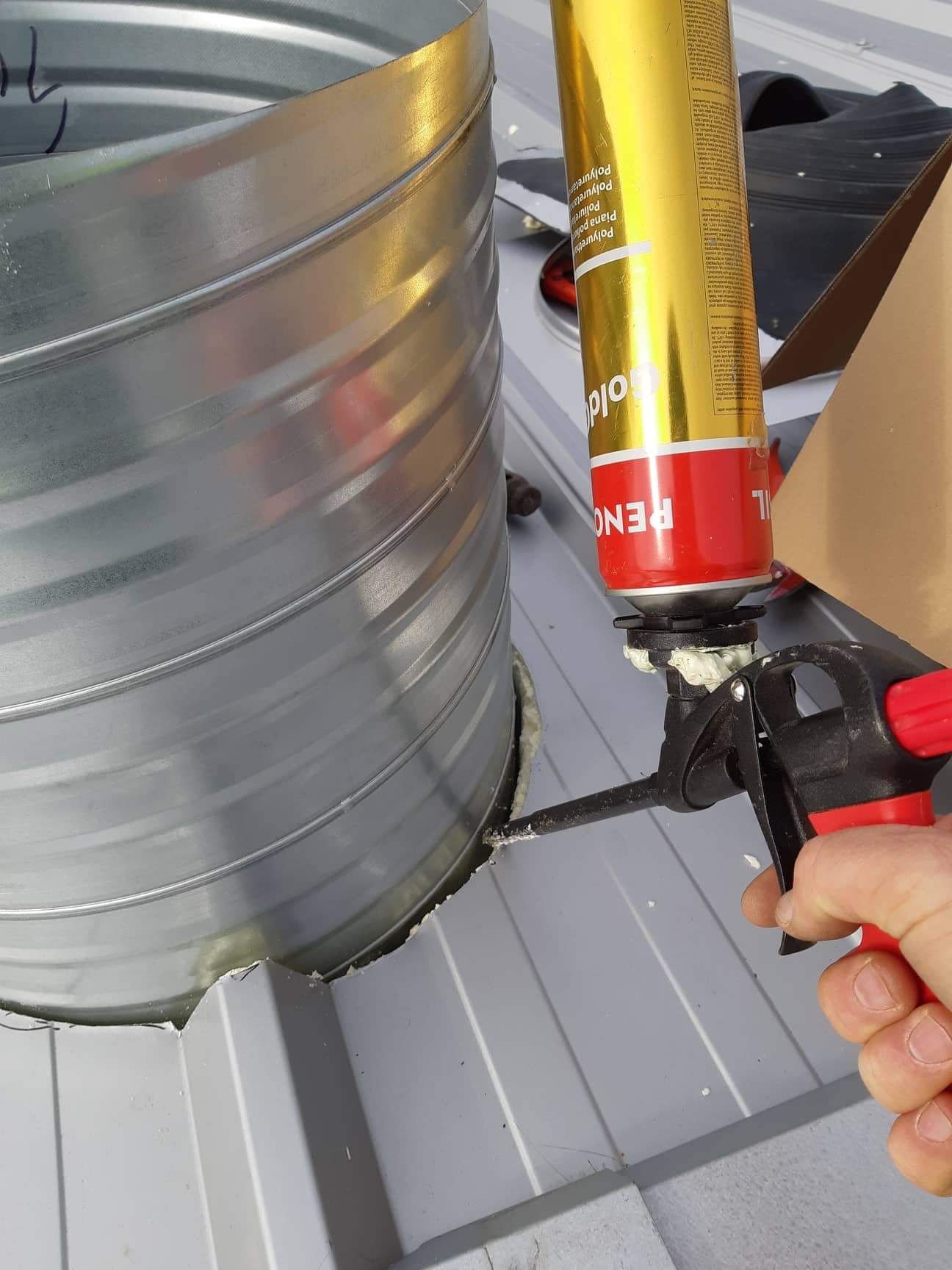

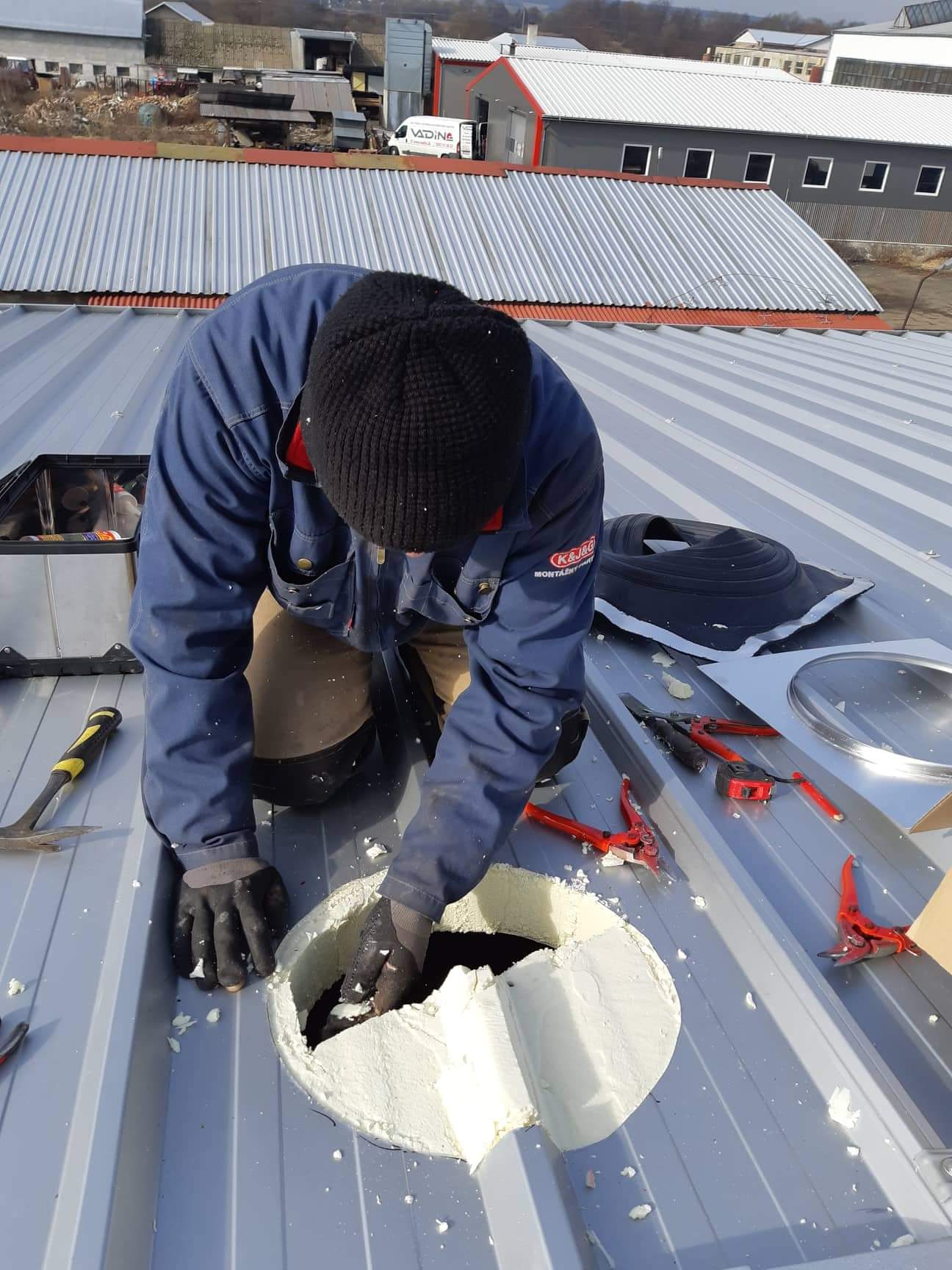

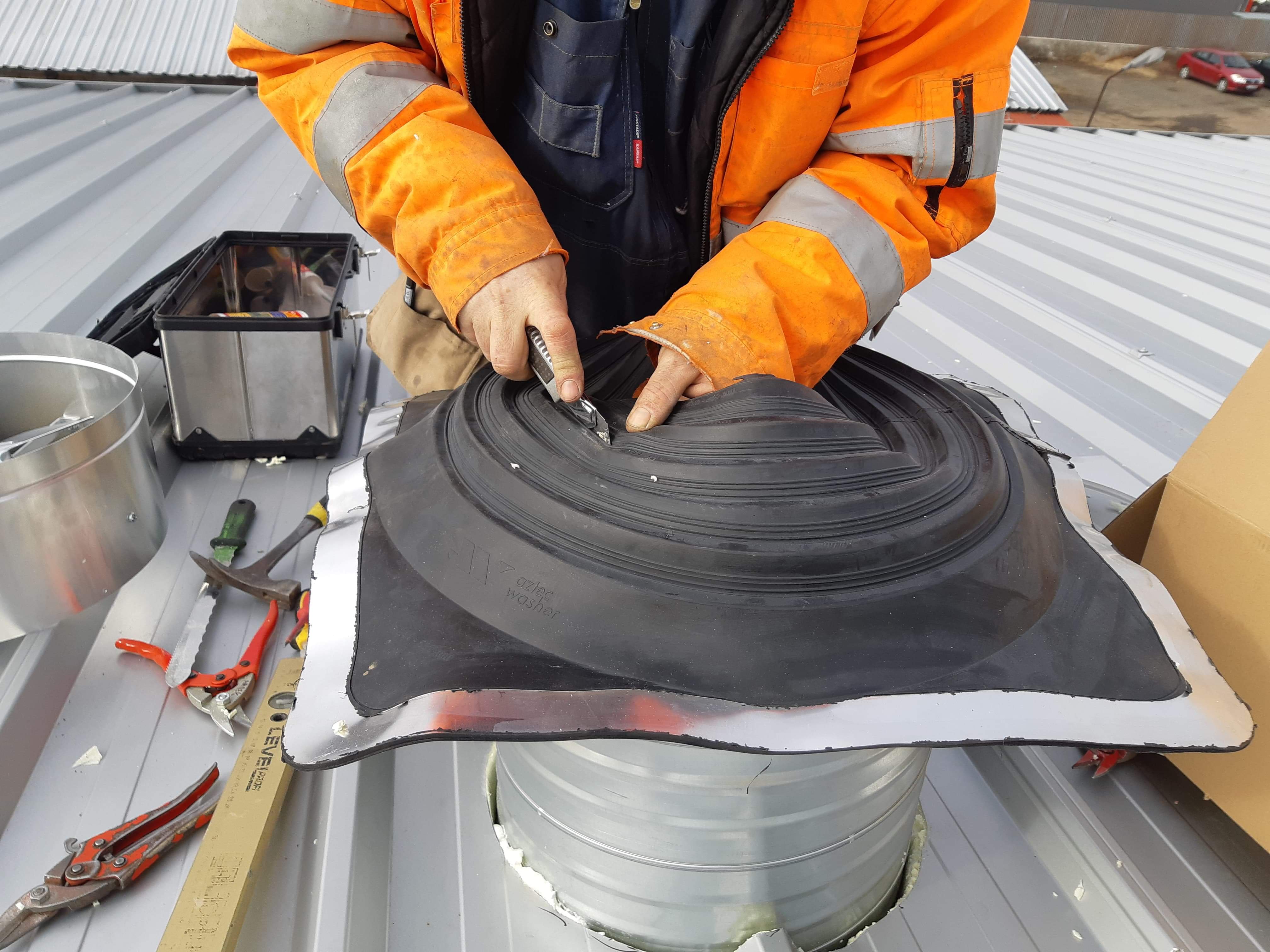

Zameranie umiestnenia turbín, vytvorenie otvorov, osadenie elektromechanických klapiek EMK na strop, napojenie predlžovacích kusov PK, utesnenie PUR penou, montáž základní a nastavitešných krkov ZK, montáž vkladaného pomocného ventilátora VPV, montáž tesniacich manžiet EPDM, montáž samotnej hlavice rotačnej turbíny.

Výsledok:

Ventilačné turbíny VENTILA VIV sú samotiažné a ich funkčnosť nie je závislá na elektrickej energii. Svoj sací výkon dosahujú pomocou prúdenia vetra. V prípade nahromadenia nežiadúceho dymu, zamestnanec vypínačom umiestneným blízko jeho pracoviska ovláda elektromechanickú klapku, ktorá sa otvorí a tým umožní turbínam odsávať nahromadený dym. V prípade bezvetria je možné sací výkon turbín zvýšiť zapnutím nainštalovaných vkladaných pomocných ventilátorov VENTILA VPV. Po dosiahnutí požadovaného efektu je možné ovládačom klapky opäť uzavrieť a zabrániť tak prípadnému nežiadúcemu úniku tepla.
