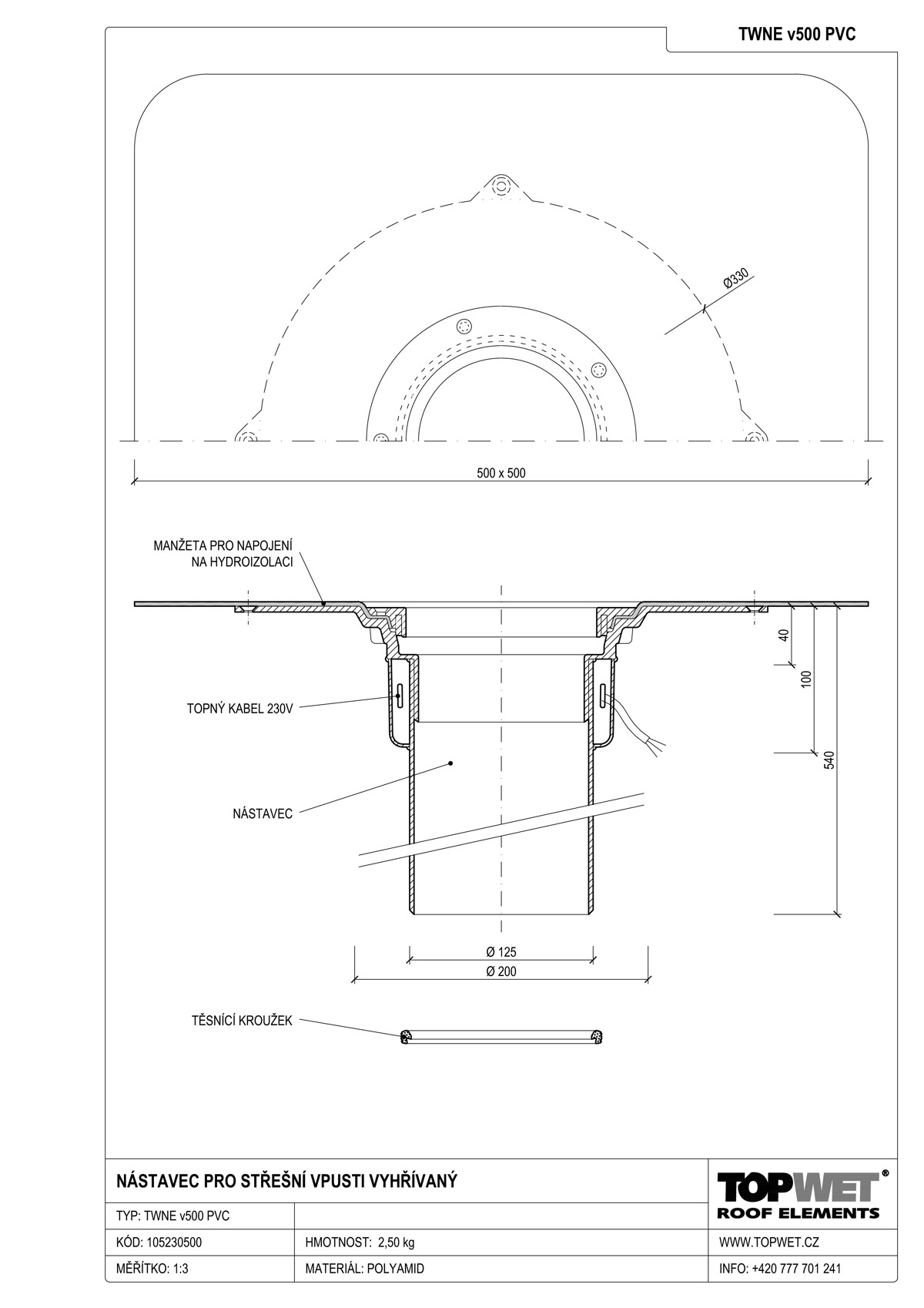

TOPWET - Nástavec TWNEv500 PVC pre strešnú vpusť TOPWET - vyhrievaný

• integrovaná bitúmenová manžeta (modifikovaný asfaltový pás), resp. PVC fólia na báze mäkčeného PVC
• vyhotovenie: nadstavec pre zvislé aj vodorovné strešné vpuste (strešné vtoky) DN 70, 100 a 125
• bez ochranného koša
• vyhotovenie XL len pre zvislé vpuste (vtoky) DN 150
• vyhrievané nadstavce TWNE v500 (vhodné pre hrúbku tepelnej izolácie do 10 cm), termín dodania 3 dni
• súčasťou balenia je tesniaci krúžok
• všetky nadstavce je možné na zákazku vyrobiť aj ako vyhrievane

Samoregulačné vyhrievané vpuste a chrliče

Funguje na princípe zmeny odporu medzi polovodičmi v závislosti na okolitej teplote. Laicky povedané, čím nižšia je v okolí vpustu teplota, tým väčšiu má vyhrievanie príkon. Najväčšie riziko upchatia vpustí alebo chŕličov je pri teplotách okolo nuly, kedy môže tzv. ľadová zátka z námrazy a snehu upchať vpuste aj celé potrubie. Vyhrievanie je koncipované tak, aby ochránilo nielen ústie strešného vpustu, ale aj jeho bezprostredné okolie.

Výhody samoregulačného vyhrievania

• spoľahlivé odvodnenie aj v zimnom období
• napätie 230 V / 50 Hz - bez nutnosti transformátora alebo riadiacej jednotky
• možnosť napojenia na vyhrievanie žľabov, zvodov, vjazdov do garáže atď.
• jednoduché zapojenie cez vypínač alebo termostat
  úspora el. energie

Zapojenie a regulácia vyhrievania

Samoregulačný systém vyhrievania zvyšuje svoj výkon v závislosti na okolitej teplote, ale aj v letných mesiacoch má minimálny príkon el. energie. Preto odporúčame vypínať prívod el. energie pri teplotách nad +3 °C. Termostaty odporúčame nastaviť na +3 °C a teplotné čidlo umiestniť na severnú stranu, prípadne na iné miesto bez vonkajších vplyvov.

Spôsoby zapojenia

• Bez možnosti vypnutia (spotreba el. energie aj v letnom období - neodporúčame)
• Mechanický vypínač (vyžaduje obsluhu), prípadne časová zásuvka
• Vonkajší termostat s integrovaným teplotným čidlom
• Termostat do rozvodnej skrine vrátane teplotného čidla pre meranie vonkajšej teploty
• Termostat do rozvodnej skrine vrátane teplotného i vlhkostného snímača

Popis zapojenia

• Pripojenie sa vykonáva do elektrickej krabice pod stropnou konštrukciou
• Dĺžka prívodného kábla vpuste je 1,5 m - kábel CYKY 3 × 1,5 mm
• Zapojenie vodičov: žltozelený-ochranný, černy-fázový, modrý-nulový
• Striedavé napätie: 230 V, 50 Hz
• Trieda ochrany krytia: IP 67

Strešné vpuste (TWE):

• Príkon: premenný, podľa teploty okolitého prostredia, cca 7 W pri 20°C / 11 W pri 0°C / 16 W pri -20°C
• Max. prúdový ráz: 600 mA

Sanačné vpuste a predĺžené vpuste jednostenné (TWE SAN, TWJE):

• Príkon: premenný, podľa teploty okolitého prostredia, cca 4 W pri 20°C / 7 W pri 0°C / 12 W pri -20°C
• Max. prúdový ráz: 400 mA

Balkónové vpuste a chrliče (TWBE, TWCE):

• Príkon: premenný, podľa teploty okolitého prostredia, cca 3 W pri 20°C / 4 W pri 0°C / 7 W pri -20°C
• Max. prúdový ráz: 150 mA

1 - hlavný vypínač
2 - prúdový chránič
3 - istič
4 - strešná vpusť
5 - termostat alebo vypínač
L - fázový (čierny)
N - nulový (modrý)
PE - ochranný (žltozelený)
