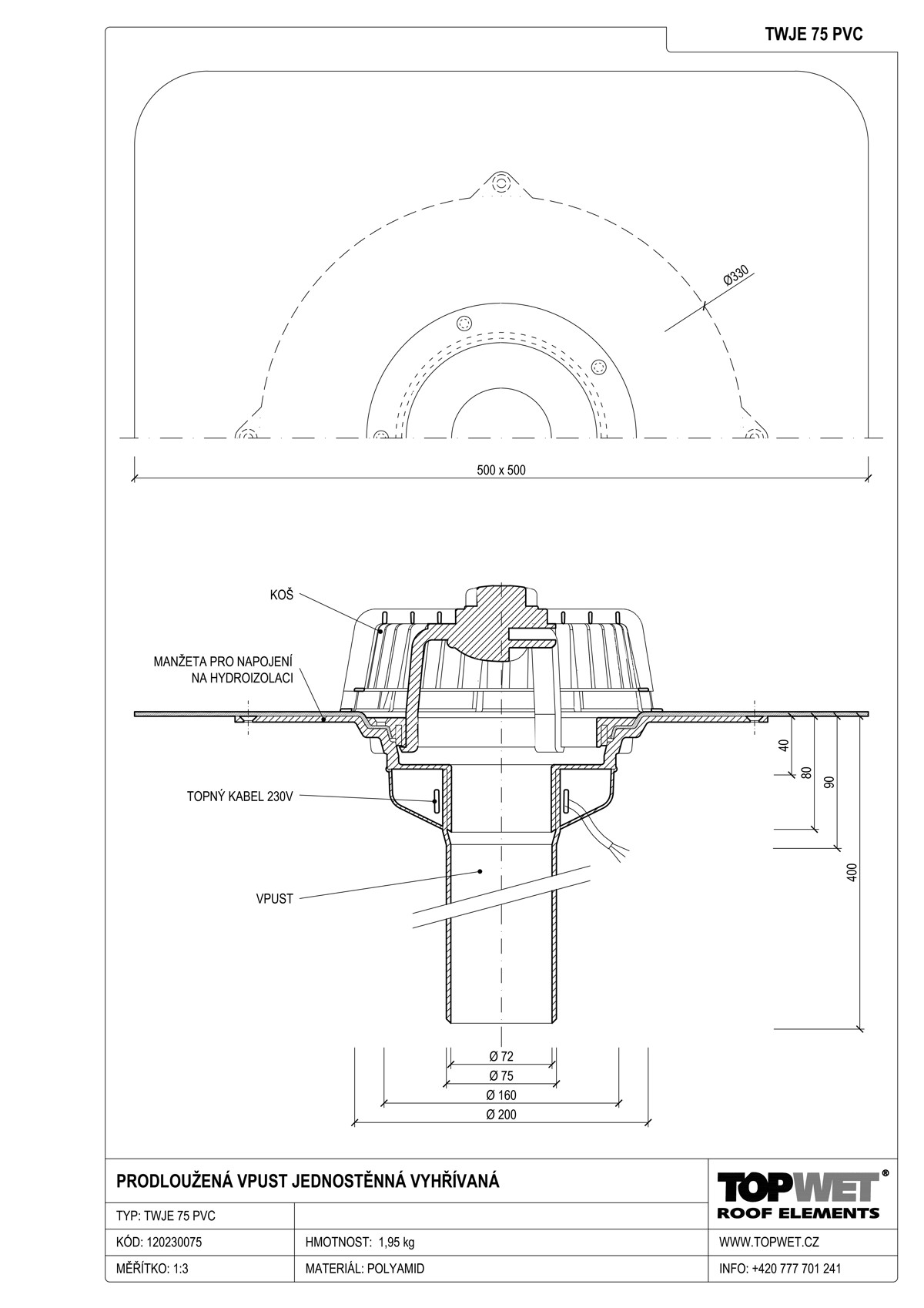

Strešná vpusť jednostenná 70 s PVC manžetou - predĺžená, vyhrievaná

• integrovaná manžeta BITUMEMEN, resp. PVC prípadne na zákazku ( EPDM. TPO, FPO, PE a STE )
• Štandardná dĺžka 40 cm
• Na zákazku možné prdĺžiť až do 200 cm
• Súčasťou balenia je ochranný kôš
• vyhrievanie: áno, napájanie 230V
• Možnosť úpravy dĺžky priamo na stavbe
• Jednoduchá montáž
• Možnosť dodávky vo vyhrievanom vyhotovení

Technické informácie

• Nie je možné kombinovať s nástavcami do vpustí a zápachovou klapkou
• Možné kombinovať s doplnkami TWOK a TW TER

Aký je rozdiel medzi štandardnou vpusťou a vpusťou BZ?

Vpuste s označením BZ (bez zateplenia) sú určené pre nezateplené konštrukcie, žľaby alebo sanácie, kedy je nutné zasunúť vpusť do potrubia alebo otvoru až po hrdlo. Oproti štandardnému vyhotoveniu majú vpuste BZ nižšiu odtokovú kapacitu.

Samoregulačné vyhrievané vpuste a chrliče

Funguje na princípe zmeny odporu medzi polovodičmi v závislosti na okolitej teplote. Laicky povedané, čím nižšia je v okolí vpustu teplota, tým väčšiu má vyhrievanie príkon. Najväčšie riziko upchatia vpustí alebo chŕličov je pri teplotách okolo nuly, kedy môže tzv. ľadová zátka z námrazy a snehu upchať vpuste aj celé potrubie. Vyhrievanie je koncipované tak, aby ochránilo nielen ústie strešného vpustu, ale aj jeho bezprostredné okolie.

Výhody samoregulačného vyhrievania

• spoľahlivé odvodnenie aj v zimnom období
• napätie 230 V / 50 Hz - bez nutnosti transformátora alebo riadiacej jednotky
• možnosť napojenia na vyhrievanie žľabov, zvodov, vjazdov do garáže atď.
• jednoduché zapojenie cez vypínač alebo termostat
  úspora el. energie

Zapojenie a regulácia vyhrievania

Samoregulačný systém vyhrievania zvyšuje svoj výkon v závislosti na okolitej teplote, ale aj v letných mesiacoch má minimálny príkon el. energie. Preto odporúčame vypínať prívod el. energie pri teplotách nad +3 °C. Termostaty odporúčame nastaviť na +3 °C a teplotné čidlo umiestniť na severnú stranu, prípadne na iné miesto bez vonkajších vplyvov.

Spôsoby zapojenia

• Bez možnosti vypnutia (spotreba el. energie aj v letnom období - neodporúčame)
• Mechanický vypínač (vyžaduje obsluhu), prípadne časová zásuvka
• Vonkajší termostat s integrovaným teplotným čidlom
• Termostat do rozvodnej skrine vrátane teplotného čidla pre meranie vonkajšej teploty
• Termostat do rozvodnej skrine vrátane teplotného i vlhkostného snímača

Popis zapojenia

• Pripojenie sa vykonáva do elektrickej krabice pod stropnou konštrukciou
• Dĺžka prívodného kábla vpuste je 1,5 m - kábel CYKY 3 × 1,5 mm
• Zapojenie vodičov: žltozelený-ochranný, černy-fázový, modrý-nulový
• Striedavé napätie: 230 V, 50 Hz
• Trieda ochrany krytia: IP 67

Strešné vpuste (TWE):

• Príkon: premenný, podľa teploty okolitého prostredia, cca 7 W pri 20°C / 11 W pri 0°C / 16 W pri -20°C
• Max. prúdový ráz: 600 mA

Sanačné vpuste a predĺžené vpuste jednostenné (TWE SAN, TWJE):

• Príkon: premenný, podľa teploty okolitého prostredia, cca 4 W pri 20°C / 7 W pri 0°C / 12 W pri -20°C
• Max. prúdový ráz: 400 mA

Balkónové vpuste a chrliče (TWBE, TWCE):

• Príkon: premenný, podľa teploty okolitého prostredia, cca 3 W pri 20°C / 4 W pri 0°C / 7 W pri -20°C
• Max. prúdový ráz: 150 mA

1 - hlavný vypínač
2 - prúdový chránič
3 - istič
4 - strešná vpusť
5 - termostat alebo vypínač
L - fázový (čierny)
N - nulový (modrý)
PE - ochranný (žltozelený)
